2018年8月22日下午，在北京第一高楼中国尊的建设现场100层，一根长820米、重8吨的世界最长特殊10KV高压悬垂电缆在垂直竖井内不借助桥架成功吊装，标志着远东电缆为中国尊项目提供的24根总计15132米的高压悬垂电缆顺利完成敷设，电缆总重量达到了136.38吨。其中，本次安装的电缆长度达到820米，为世界之最，重量达8吨。

　　那么，这样的“世界最长”是如何研发出来的呢？本期电力小课堂带你揭秘背后的研发故事。

　　研发痛点与挑战

　　中国尊高达528米，这样的超高层建筑体量大、用电量大，供电半径长，而吊装敷设的强电井宽度仅有0.45米。

　　若采用传统10kV钢丝铠装电缆从底层高压主变电所直供至楼层的分变电所，电缆在垂直竖井敷设必须与桥架绑扎安装，占用空间大，且钢丝铠装涡流损耗大，电缆经济性较差。因此需要研发一种全新的电缆来解决以下痛点：

　　1电缆自重大，如何确保长期安全稳定性？

　　2怎样节省竖井空间面积，提升经济效益？

　　3如何降低施工安装难度？

　　创新研发自承载电缆

　　高压电缆如何大楼的“主动脉血管”，将源源不断地为大楼的电力心脏供血，因此其安全性、稳定性至关重要。

　　就像面条抻长了会拉断一样，供电干线电缆由于太长太重，在长距离垂直敷设中易被自身重量拉伤。远东电缆是如何突破这一技术瓶颈的呢?

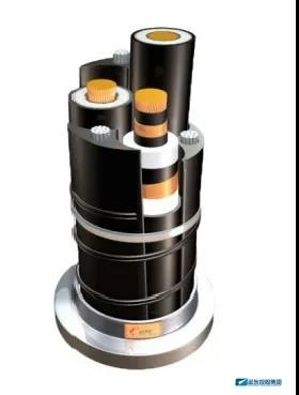

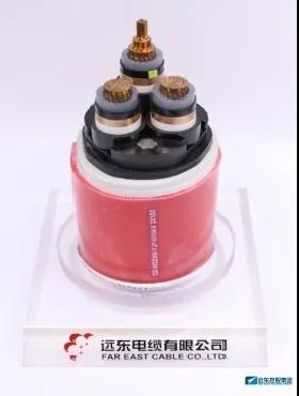

阻燃型垂吊敷设电缆及耐火型垂吊敷设电缆

　　远东电缆创新研发自承载电缆，在电缆垂直段嵌入3根钢丝绳，并配吊装圆盘，钢丝绳与三根电缆芯绞合，在吊装和长期通电运行过程中，由钢丝绳和吊装圆盘受力，无论多长多重，都可支撑自重，有力保障大楼供电系统的安全性。这一专利继首次用于上海环球金融中心建设后，再次在中国尊项目完美展现。

　　独家定制敷设方案

　　中国尊电气设计，特别是针对强电井内的电缆排布，在尺寸狭小的竖井内，需要放置10根10kV电缆和6根额定电压1kV低压电缆。狭小的竖井尺寸，如此多的电缆，为了保证电缆的安全性和敷设的可行性，远东研发技术创新团队与中建安装公司经过多次设计、讨论、修改，创新性地设计了一种新型排布方式和一板双吊式承重吊具。

　　经过近6个月的电缆结构设计、吊具结构设计、力学计算、ANSYS静力学模拟、样品试制、试验验证，远东终于完成了产品的试制和内部检测，合格后，将样品送至第三方权威检测机构，并顺利取得第三方检测报告。

　　

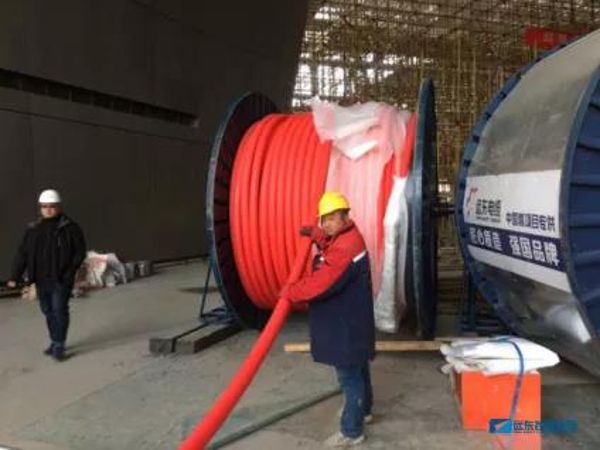

世界最长特殊10kV高压悬垂电缆在中国尊成功吊装

　　历时两年，远东电缆完美构建了中国尊“主动脉血管”，共敷设24根悬垂电缆，总长15132米，总重136.38吨，其中更有“世界首例”820米特殊10kV高压垂悬电缆敷设。

　　权威机构鉴定产品国际领先

　　2017年12月24日，江苏省经济和信息化委员会在宜兴组织召开了“远东电缆2017年新产品鉴定会”上，一致鉴定远东电缆有限公司提交的“超高层建筑用垂吊敷设电缆及吊具（DZ-WDZANCDD(ZAN)-YJY6/10kV）”，采用柔性钢丝绳扇形填充承载单元，设计专用吊具以实现无桥架一次吊装敷设，结构设计独特，既节省空间又安全可靠，具备低烟无卤、阻燃耐火等安全环保特性，改善了超高层建筑电源的供电品质，综合性能达到国际领先水平。

　　随着现代建筑结构安全技术体系日渐成熟，超高层建筑如雨后春笋般不断林立在华夏大地之上，远东超高层建筑垂吊敷设电缆专为超高层建筑设计，打破国外技术垄断，让世界为中国智慧与中国实力点赞！
