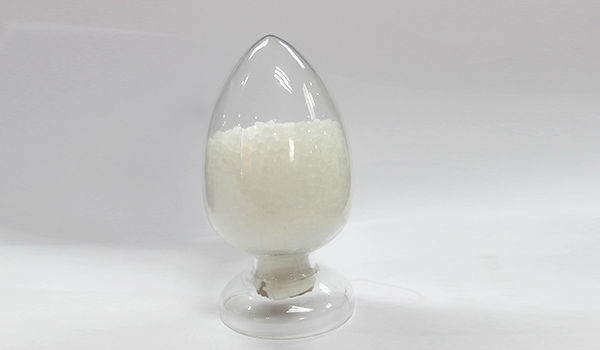

产品名称: 硅烷交联聚乙烯绝缘料
作者: 系统管理员 时间: 2017年01月06日 阅读量: 【打印】 【关闭】

3KV及以下交联聚乙烯绝缘电缆用

基本技术资料

远东新材料有限公司生产的3KV二步法硅烷聚乙烯绝缘料(YJG-2(LS))是以低密度聚乙烯为基料,掺入交联剂、抗氧剂、催化剂等助剂经混炼、塑化反应、造粒制成的硅烷交联聚乙烯绝缘料,用于3KV低压电缆绝缘,具有抗老化能力强、热延伸小、热回缩低等优点,该材料具有适应性强和加工工艺简单的特点,电缆厂家无需改造设备,原具生产PVC电缆的设备即可使用。

该材料由A、B两部分,即接枝料(A料)和催化剂母料(B料)。

一、基本性能

项目

标准要求

单位

检测结果

单项判断

拉伸强度

≧13.5

MPa

16.1

合格

断裂伸长率

≧350

%

476

合格

110℃×168h热老化后拉伸强度变化率

≦+20

≥-20

%

-20

合格

断裂拉伸率变化率

≦+20

≥-20

%

-19

合格

低温冲击脆化温度(-76℃)

≦15/30

0/30

合格

热延伸(200℃×15min,0.2Mpa)

负荷下伸长率

≦100

%

93

合格

冷却后永久变形率

≦5

%

0

合格

凝胶含量

≧80

%

60

合格

介质损耗因数(20℃,50Hz)

≦0.001

0.0002

合格

介质常数(20℃,50Hz)

≦2.35

2.18

合格

体积电阻率(20℃,1KV)

≧1×

Ω.m

2.4×

合格

介电强度

≧25

MV/m

40

合格

二、建议工艺条件

机身温度:140℃~190

机头温度:200

口模温度:190℃~210

螺杆温度:80℃~90

交联条件:热水或蒸汽交联时间按4h/mm厚度的交联线性关系推算,交联温度90℃。

三、使用说明

1、A料为接枝料净重23.75kg,破包请勿使用。

2、B料为催化剂母料净重1.25kg破包后可烘干使用(70℃>10小时)。

3、A料和B料完全混合后才能使用,混合料请在4小时内用完。

4、A料开包后请在24小时内使用完毕。

四、包装及贮存

每袋25kg,每袋成品料中的A、B料分别采用铝塑复合袋包装,按非危险品贮运,应贮运在30℃以下通风干燥的库房内,贮存期6个月。产品贮存需防止受潮,包装不得破损。

返回顶部

远东新材料有限公司版权所有 苏ICP备17010580号-1 © 2017 All rights reserved
联系我们
400-822-6908
